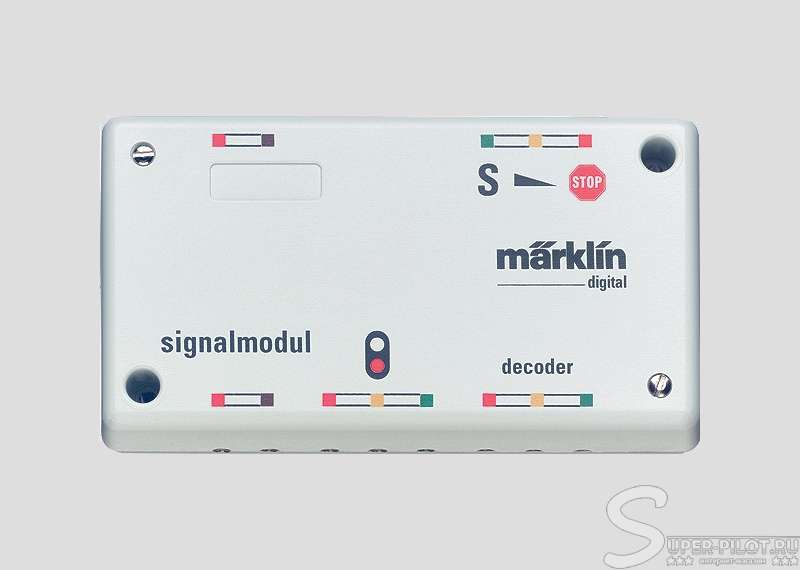

Marklin72442 Сигнальный модуль

Сигнальный механизм с интегральными схемами для управляемой остановки цифровых локомотивов с высокоэффективной тягой.

Этот модуль имеет соединения для двухстороннего цветного светового сигнала, для 3-х необходимых отрезков пути для управляемой остановки локомотива. Тормозной модуль работает либо с декодером k 83, либо с обычным блоком управления 7272/72720.

Размеры 100 x 54 x 22 мм.

Тормозной модуль требует 3 электрически изолированных отрезка пути в зоне сигнала. Первая часть представляет собой переходную зону, которая соответствует длине ок. 70-90 мм.  Вторая длина пути-это фактическая зона торможения, в которой локомотив приходит к контролируемой остановке. Длина зоны торможения определяется установкой задержки торможения на декодере локомотива. Эта вторая длина дорожки должна быть не менее 40-50 см. Третья длина пути представляет собой участок безопасности, в котором рабочее напряжение отключается, как в стандартных сигнальных блоках. Это предотвращает непреднамеренный "пробег" локомотива через сигнальный блок. Тормозной модуль может использоваться как для цветного освещения, так и для семафорных сигналов. Локомотивы со встроенными цифровыми или Дельта-электронными схемами без функции управления иногда останавливаются в тормозной секции или даже в секции безопасности. Мы не можем точно сказать, как поведет себя каждый из этих локомотивов. Поэтому мы не рекомендуем использовать тормозной модуль 72442 с локомотивными декодерами, которые не имеют функции управления.

Все соединения используют новые штепсельные вилки. Этот тормозной модуль работает так же, как и тормозной модуль 72441.
