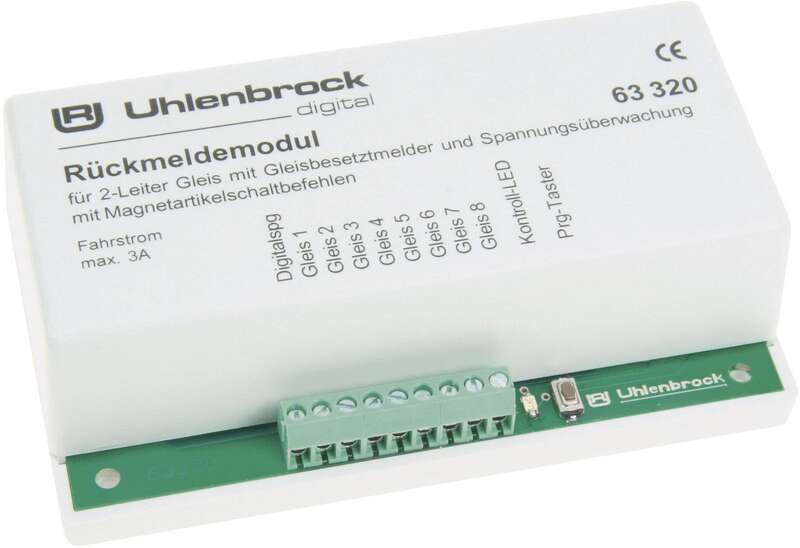

UHLENBROCK 63320 Модуль LocoNet обратной связи

На модельной железной дороге модули обратной связи предоставляют вам информацию о том, занят путь
или нет. Это очень полезно, например, дальних станций, потому что в большинстве случаев они находится вне поля зрения.
Модули обратной связи необходимы, если модельная железная дорога должна быть автоматизирована или будет управляться с помощью компьютерной программы. Автомату или программе требуется информация от модулей обратной связи, чтобы решить, разрешено ли поезду въезжать на определенный путь или какой маршрут следует активировать.

Все функции в одном модуле!

Модуль обратной связи 63320 для 2-рельсового пути обеспечивает все функции цифровой обратной связи в одном модуле: определение занятости пути (для 8 участков пути), обратная связь с центром и мониторинг мощности.
Детектор занятости пути проверяет есть ли силовая нагрузка на его участке пути. Это может быть локомотив, освещённый вагон или вагон, ось которого была покрыта стойким лаком (деталь № 40410).

Если на контролируемом участке пути протекает ток не менее 1 мА, этот участок сообщается как “занятый”; если ток не протекает, то участок является “свободным”.

Обратная связь запрашивает состояние блока детектора занятости трека. Он надёжно и быстро передает информацию о состоянии трека подключенным устройствам или компьютерным управляющим программам через LocoNet.
Монитор напряжения предотвращает отправку неправильного сообщения о вакантности даже при выключенном состоянии. Путь сообщается как свободный только в том случае, если на на нём присутствует рабочее напряжение.

Поскольку при отключении питания ток протекать не может, в противном случае каждая дорожка будет отображаться как пустая.

Модуль обратной связи может использоваться совместно с Intellibox или DAISY система от Uhlenbrock, с TwinCenter от Fleischmann или с другими центрами с подключением LocoNet. Информация обратной связи отображается непосредственно Intellibox и TwinCenter или передается на компьютер через встроенный интерфейс.

Кроме того, информация обратной связи может быть использована для активации маршрутов, которые хранятся в IB-коммутаторе (Uhlenbrock 65800). Таким образом, может быть настроено автоматическое управление поездом, на которое влияют другие поезда.

Для того чтобы сделать модуль обратной связи полезным в более разнообразных приложениях, устройство
может переключать два свободно программируемых адреса соленоида для каждого изменения состояния
“вакантно” или “занято” для каждого входного магнита дорожки. Таким образом, переход Сент-Эндрюс на
железнодорожном путепроводе может быть переключен непосредственно с модуля обратной связи без
вызова маршрута на другое устройство.

Питание модуля осуществляется от сети LocoNet. Максимальная токовая нагрузка на контролируемом участке пути составляет до 3А.

Модули предварительно настроены на заводе таким образом, чтобы контакты дорожки, которые подключены к входам “контакт 1” - “контакт 8”, имели адреса обратной связи от 1 до 16.

Программирование модуля может выполняться во время работы, поскольку Intellibox использует для этого свое собственное меню.
