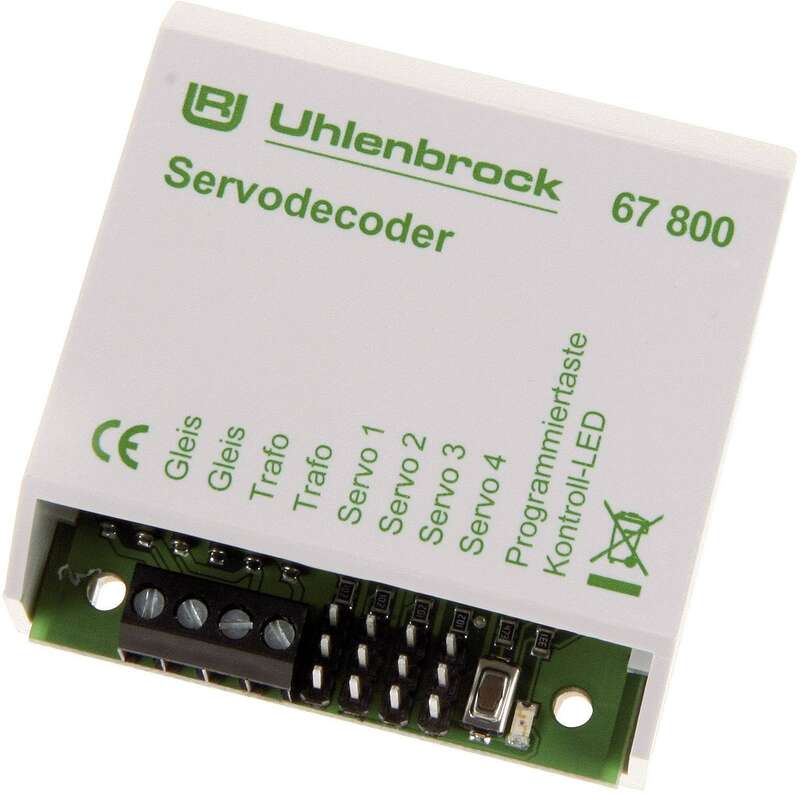

UHLENBROCK 67800 Серводекодер для Marklin (Motorola) и цифровых систем DCC

Серводекодер позволяет использовать сервоприводы, обычно используемые при моделировании для решения задач механического управления на макете моделей железной дороги. Например, с помощью соответствующей
механики сервоприводы могут менять положение стрелочных переводов, перемещать водяные краны, открывать двери локомотивных депо, управлять шлагбаумами и многим другим.

Можно подключить до четырех сервоприводов, которые будут работать независимо друг от друга. Серводекодер работает как стрелочный декодер, и в цифровой системе каждому сервоприводу присваивается адрес соленоида.

С помощью цифровых систем соленоид, управляющий сервоприводом может быть переведен в два положения остановки. Серводекодер работает со всеми цифровыми системами DCC и Motorola.

Упоры сервоприводов для двух положений соленоида "красный" и "зеленый" могут быть сконфигурированы независимо. Скорость, с которой сервопривод перемещается между двумя остановками, также можно регулировать.
Для специальных применений каждый из подключенных сервоприводов может иметь два дополнительных независимых остановок, назначая два дополнительных адреса соленоида.

Таким образом, механические элементы, такие как водопроводные краны, могут перемещаться между четырьмя положениями с помощью двух соленоидных адресов.

Серводекодер также имеет функцию “качалки”, которая может использоваться для шлагбаумов или
сигналов семафора. Если сервопривод достигает остановки, он затем немного подпрыгивает, прежде
чем полностью остановиться. Амплитуду и скорость движения коромысла можно регулировать.

1 Адрес, оба упора и скорость вращения для каждого сервопривода настраиваются отдельно с помощью простого
программирования клавиш из цифровых центров Motorola и DCC.

В случае использования центра DCC, такого как Intellibox, все параметры могут быть запрограммированы с помощью CV-программирования.

Таким образом, 2 адреса, их остановки, скорость вращения и функция качалки могут быть настроены отдельно для каждого сервопривода.

Максимальное потребление - 400mA.

Рабочее напряжение - 16В АС.
