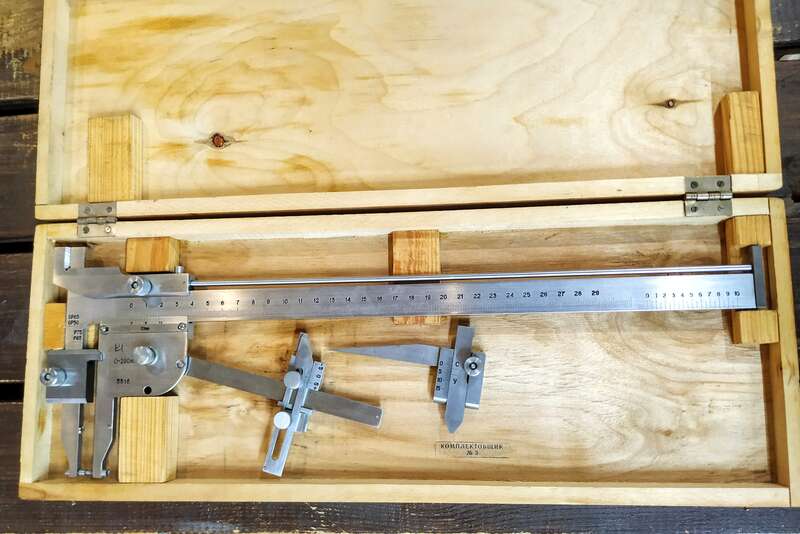

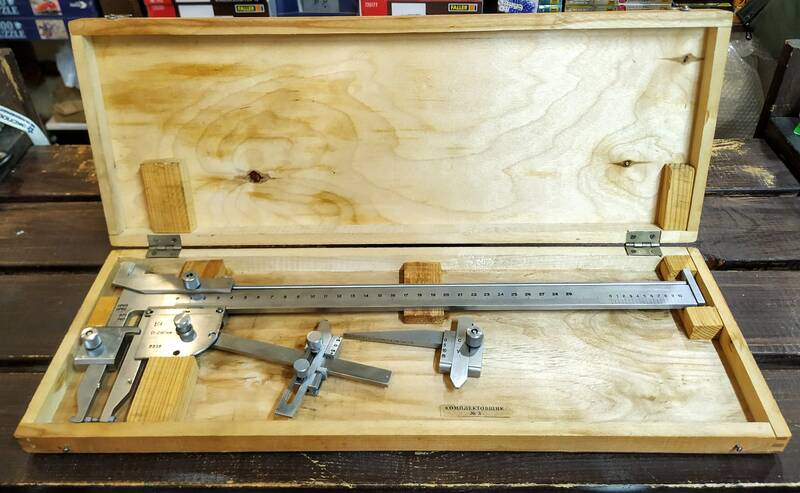

Путевой Штангенциркуль типа ПШВ

Штангенциркуль путевой ПШВ "Путеец" предназначен для измерения на открытом воздухе элементов верхнего строения пути железнодорожного транспорта с уложенными рельсами типов: Р50 (ГОСТ Р 51685-2000), Р65 (ГОСТ Р 51685-2000), Р75 (ГОСТ Р 51685-2000), ОР50 (ГОСТ 17508-85) и ОР65 (ГОСТ 17507-85).

Измеряемые параметры:
Вертикальный износ головки рельса;
Боковой износ головки рельса;
Вертикальный износ сердечника;
Вертикальный износ усовика;
Шаг остряка;
Понижение остряка против рамного рельса;
Ширина желоба между рамным рельсом и контррельсом, в том числе высоким контррельсом;
Ширина желоба между усовиком и сердечником;
Зазор в рельсовых стыках, стрелочных переводах;
Глубина отверстий и впадин.

Характеристики штангенциркуля:

Диапазон измерений по основной шкале штанги - 0-290мм.

Диапазон измерений по вспомогательной шкале штанги - 0-10мм.

Диапазон измерений по шкале рамки малой, мм - 0-16мм.

Диапазон измерений по шкале рамки рычага, мм - от +5 до -5мм.

Значение отсчета по нониусу, мм - 0,1мм.

Цена деления шкалы по вспомогательной шкале штанги - 0,5мм.

Цена деления шкалы по основной на штанге, на рамке малой и рамке рычага - 1,0мм.

Пределы допускаемой погрешности по основной шкале штанги, мм на диапазоне измерений - От 0 до 200 мм 0,1; Свыше 200 мм 0,2

Предел допускаемой погрешности по шкале рамки малой, мм - 1.0.

Предел допускаемой погрешности по вспомогательной шкале штанги, мм - 0,5.

Предел допускаемой погрешности при измерении глубины, мм - 0,1.

Габаритные размеры - 148 х 24 х 440 мм.

Масса - 0,9кг
